OpenStack 블록 스토리지 서비스(Cinder)





1) 블록 스토리지 서비스 개요

OpenStack Block Storage 서비스 (Cinder)는 가상 머신에 영구 스토리지를 추가한다. 블록 스토리지는 볼륨 관리를위한 인프라를 제공하고 OpenStack Compute와 상호 작용하여 인스턴스 볼륨을 제공한다. 또한 이 서비스를 통해 볼륨 스냅 샷 및 볼륨 유형을 관리 할 수 ​​있다.





블록 스토리지 서비스의 구성 요소

① cinder-api

API 요청을 승인하고이를 cinder-volume조치로 라우팅한다.



② cinder-volume

블록 스토리지 서비스와 직접 상호 작용하고 또한 메시지 대기열을 통해 이러한 프로세스와 상호 작용한다. cinder-volume서비스는 읽고 상태를 유지하기 위해 블록 스토리지 서비스로 전송 쓰기 요청에 응답한다. 드라이버 아키텍처를 통해 다양한 스토리지 제공 업체와 상호 작용할 수 있다.



③ cinder-scheduler 데몬

볼륨을 생성 할 최적의 스토리지 제공자 노드를 선택한다. nova-scheduler의 구성 요소와 비슷하다.



④ cinder-backup 데몬

이 cinder-backup서비스는 모든 유형의 볼륨 백업을 백업 스토리지 제공자에 제공한다. cinder-volume서비스 와 마찬가지로 드라이버 아키텍처를 통해 다양한 스토리지 제공 업체와 상호 작용할 수 있다.



⑤ Messaging queue

블록 스토리지 프로세스간에 정보를 라우팅한다.







2) Controller Node 설치 및 구성

이 섹션에서는 컨트롤러 노드에서 블록 스토리지 서비스 (코드 명 Cinder)를 설치하고 구성하는 방법에 대해 설명한다. 이 서비스에는 인스턴스에 볼륨을 제공하는 하나 이상의 추가 스토리지 노드가 필요하다.





▶ 전제조건



Root 사용자로서 데이터베이스 서버에 연결 후 cinder데이터베이스를 작성하고, 적절한 액세스 권한을 부여한다.

관리자 모드로 CLI 명령을 실행하기 위해 admin 인증 스크립트를 실행한다.

Cinder 사용자를 작성한다.

사용자 admin에게 역할을 추가한다.

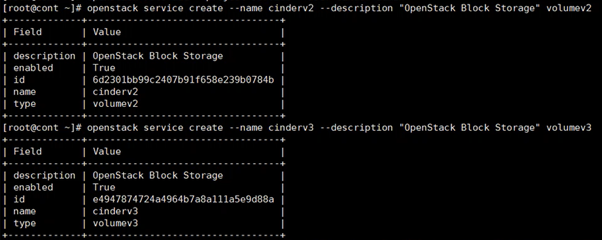

Cinder v2 및 Cinder v3 서비스 엔티티를 작성한다.

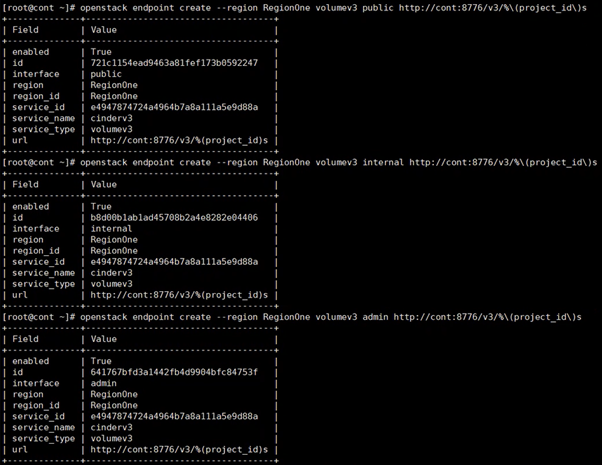

블록 스토리지 서비스 API 엔드 포인트를 작성한다.





▶ 구성 요소 설치 및 구성



/etc/cinder/cinder.conf파일을 다음 구성으로 편집한다.

[DEFAULT] auth_strategy = keystone] glance_api_servers = http://cont:9292 my_ip = 1.0.0.1 enabled_backends = lvm transport_url = rabbit://openstack:It1@cont



[database] connection = mysql+pymysql://cinder:It1@cont/cinder



[keystone_authtoken] www_authenticate_uri = http://cont:5000 auth_url = http://cont:5000 memcached_servers = cont:11211 auth_type = password project_domain_name = default user_domain_name = default project_name = service username = cinder password = It1



[oslo_concurrency] lock_path = /var/lib/cinder/tmp



구성 편집이 끝나면 데이터베이스에 업데이트 한다.

Compute API 서비스를 재시작한다.

블록 스토리지 서비스를 시작하고 시스템 부팅시 시작되도록 구성한다.







3) Storage Node 설치 및 구성

▶ 전제 조건



# yum install lvm2 device-mapper-persistent-data

LVM 패키지를 설치해야 하지만, 이미 설치되어 있으므로 다음 작업을 진행한다.

/etc/lvm/lvm.conf파일에 다음 문구를 추가한다.

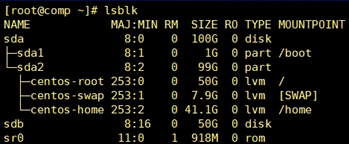

스토리지 노드가 운영 체제 디스크에서 LVM을 사용하는 경우 관련 장치도 필터에 추가해야한다.

LVM볼륨그룹을 재시작한다.

LVM 볼륨 그룹을 작성한다(cinder-volumes)





▶ 구성 요소 설치 및 구성



패키지를 설치한다.

/etc/cinder/cinder.conf파일을 다음 구성으로 편집한다.

[DEFAULT] auth_strategy = keystone] glance_api_servers = http://cont:9292 my_ip = 1.0.0.2 enabled_backends = lvm transport_url = rabbit://openstack:It1@cont



[database] connection = mysql+pymysql://cinder:It1@cont/cinder



[keystone_authtoken] www_authenticate_uri = http://cont:5000 auth_url = http://cont:5000 memcached_servers = cont:11211 auth_type = password project_domain_name = default user_domain_name = default project_name = service username = cinder password = It1



[oslo_concurrency] lock_path = /var/lib/cinder/tmp



[lvm] volume_driver = cinder.volume.drivers.lvm.LVMVolumeDriver volume_group = cent1 target_protocol = iscsi target_helper = lioadm



[cinder] os_region_name = RegionOne



/etc/nova/nova.conf파일을 편집에서 블록 스토리지를 사용하도록 컴퓨팅을 구성한다.

[cinder] os_region_name = RegionOne



블록 스토리지 볼륨 서비스를 시작하고 시스템 부팅시 시작되도록 구성한다.





4) 작동 확인



관리자 모드로 CLI 명령을 실행하기 위해 admin 인증 스크립트를 실행한다.

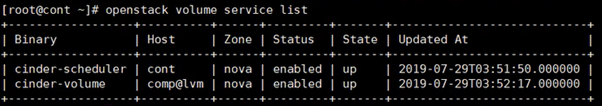

각 프로세스가 성공적으로 시작되었는지 확인하기 위해 서비스 구성 요소를 나열한다.
